케이블 난간

케이블 난간과 케이블 난간: 차이점 이해

두 용어는 서로 관련되어 있지만 기능과 코드 요구 사항이 다른 서로 다른 제품을 설명합니다.

계단용 케이블 난간을 지정할 때 상단 레일의 파악 가능성 요구 사항은 대부분의 주거용 및 상업용 규정에서 협상할 수 없습니다. Vionta Metal은 이러한 규정 준수 요구 사항을 출발점으로 하여 난간 어셈블리를 설계합니다.

케이블 난간이란 무엇입니까?

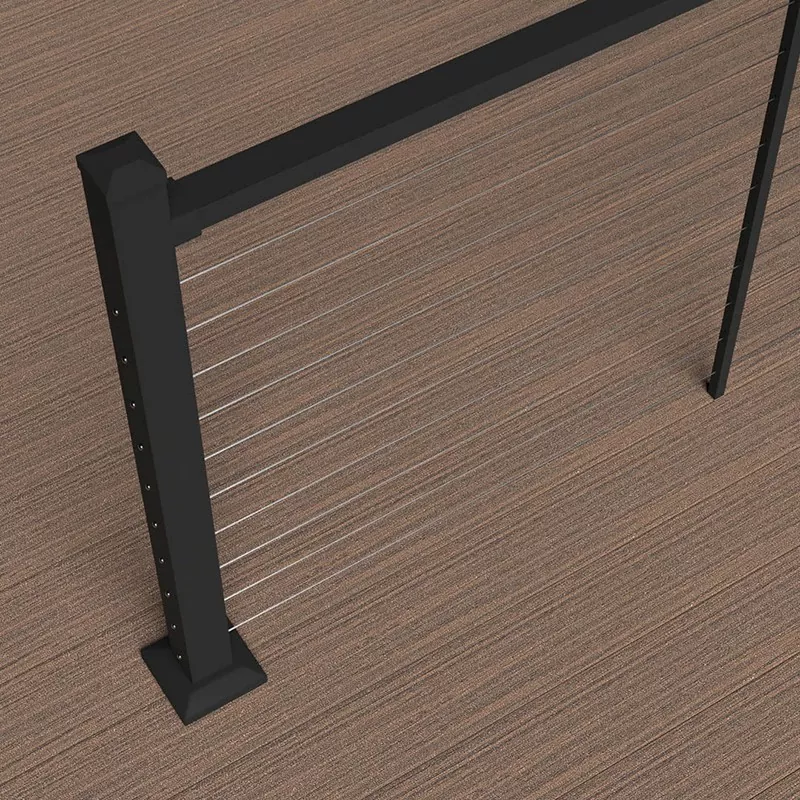

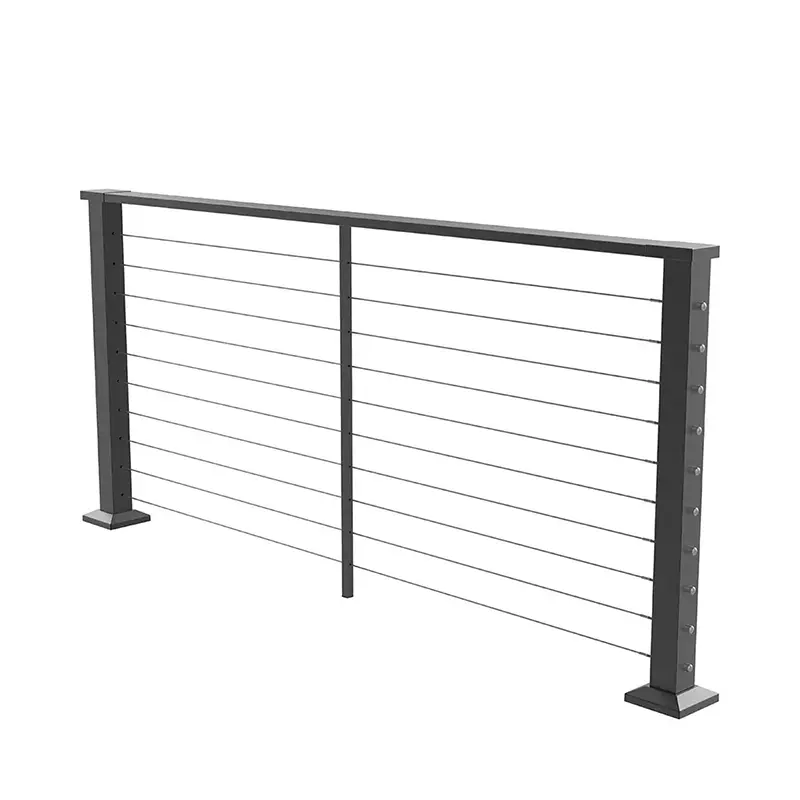

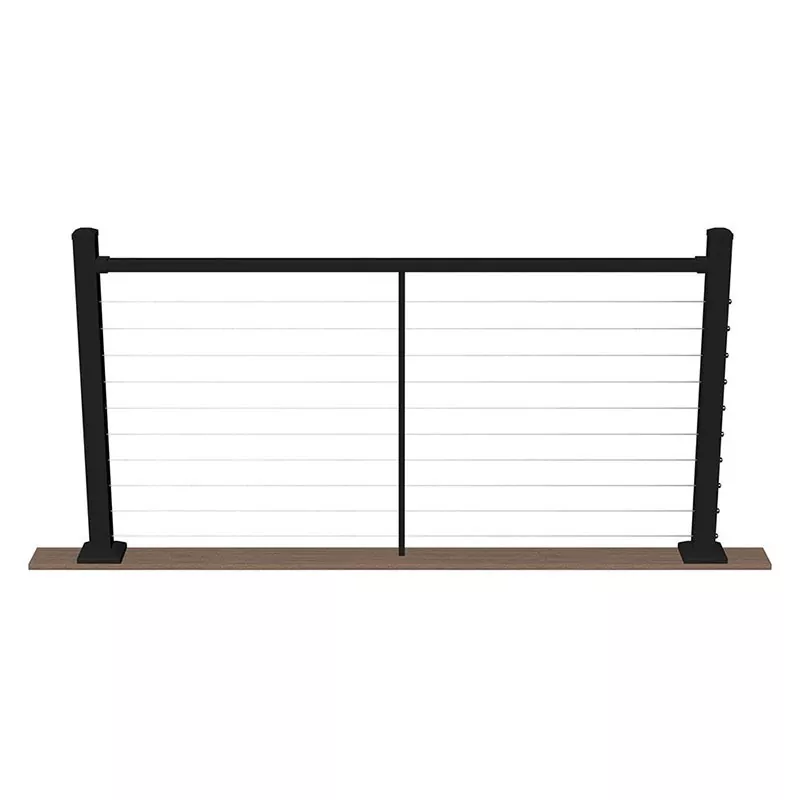

케이블 난간은 수평 스테인레스 스틸 케이블이 구조 포스트 사이에 충전재를 제공하고 그 위에 연속적으로 잡을 수 있는 상단 레일이 있는 난간 어셈블리입니다. 케이블 충전재는 기존의 견고한 난간동자 또는 패널을 대체하여 규정을 준수하는 가드 또는 난간 시스템의 구조적 안전 요구 사항을 충족하면서 시야를 유지합니다.

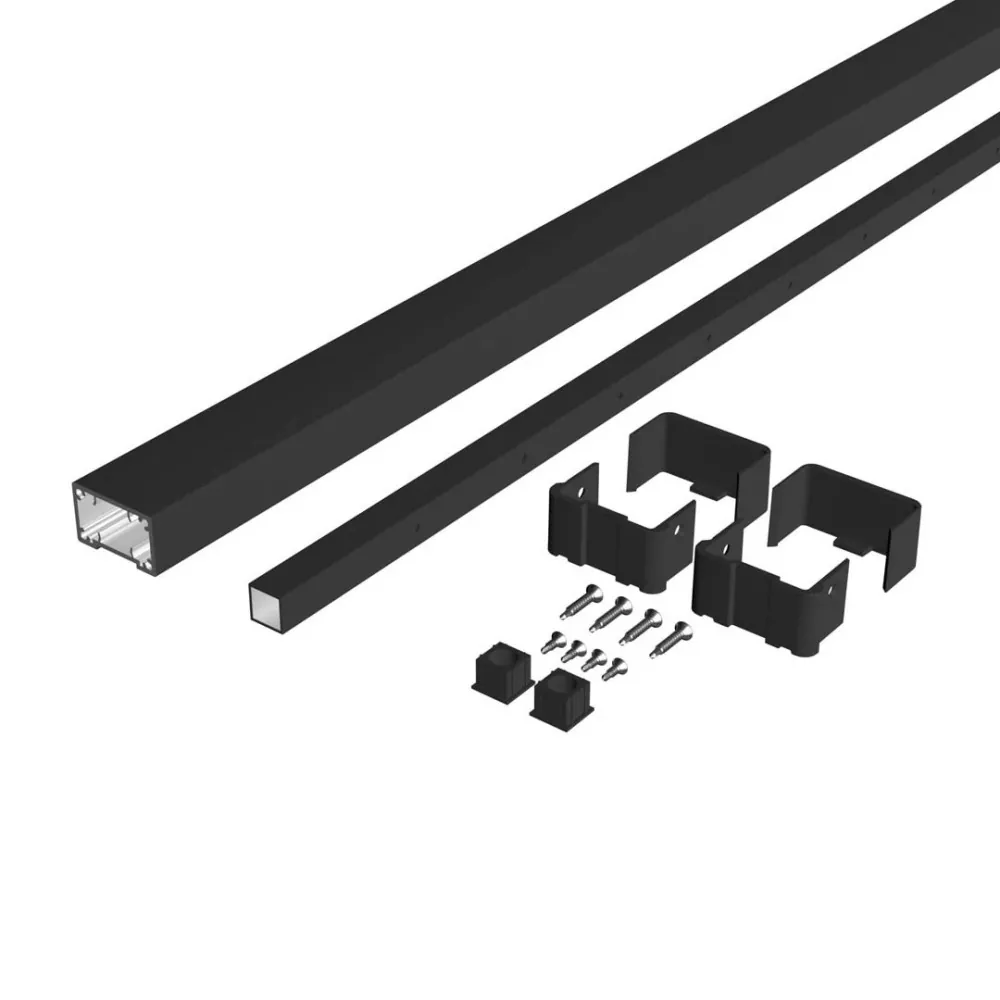

상단 레일은 정의 요소입니다. 이는 올바른 높이에서 연속적이어야 하며 사용자가 계단이나 경사로를 횡단할 때 접촉을 유지할 수 있도록 잡을 수 있는 단면을 제공해야 합니다. Vionta Metal은 원형 스테인리스 스틸 튜브(가장 일반적인 사양)와 목재 캡 채널(더 따뜻한 그립 표면이 필요한 응용 분야용)로 상단 레일을 공급합니다.

재료 옵션

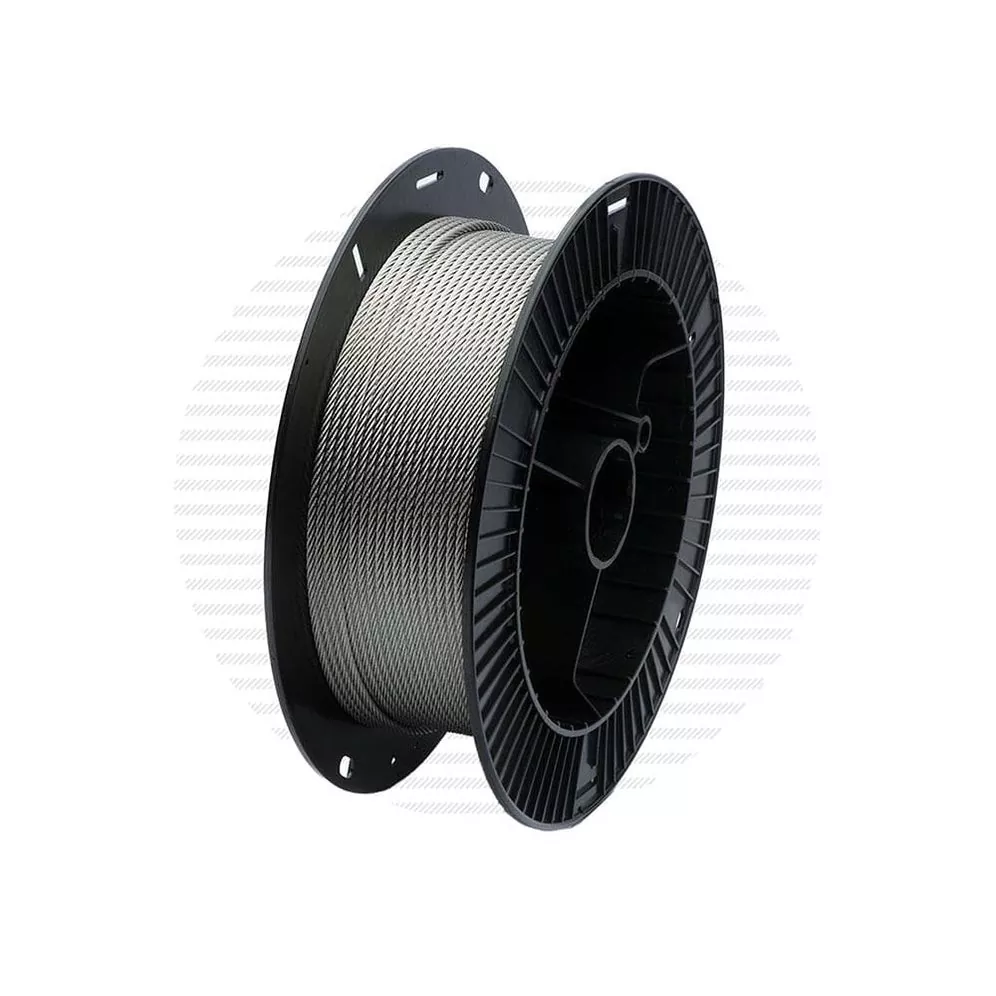

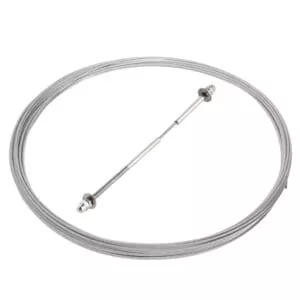

모든 케이블, 포스트 및 부속품은 304 또는 316 스테인리스 스틸로 제공됩니다. 적절한 등급은 설치 환경에 따라 다릅니다.

이종 금속 간의 갈바닉 부식을 방지하려면 케이블, 포스트, 부속품 및 상단 레일 튜브에 대해 전체적으로 동일한 등급을 지정하십시오.

기술 사양

강령 준수참조

케이블 난간 시스템은 여러 규제 프레임워크에 걸친 프로젝트에 사용됩니다. 다음은 특히 난간 요건(가드/난간 조항 아님)에 적용됩니다.

Vionta Metal의 표준 원형 튜브 상단 레일(Ø 42.4mm)은 IRC, IBC, AS 1428.1 및 NBC 요구 사항에 따라 파악 가능한 범위에 속합니다. 규정 준수 제출을 지원하기 위해 요청 시 제품 치수 데이터 및 재료 인증서가 제공됩니다.

시스템 구성요소

응용 시나리오

케이블 난간 시스템은 개방형 케이블 충전재와 함께 코드를 준수하는 잡을 수 있는 난간이 필요한 모든 곳에 지정됩니다. 일반적인 응용 분야는 다음과 같습니다.

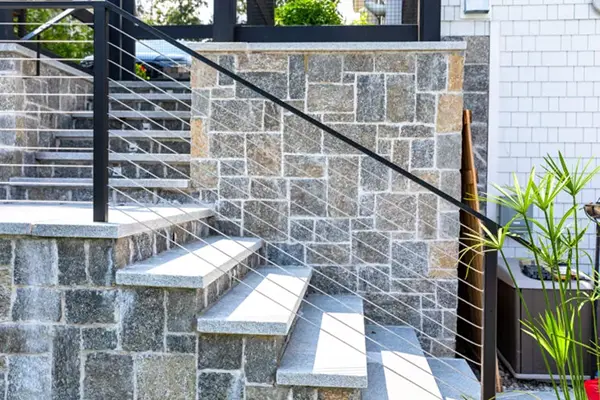

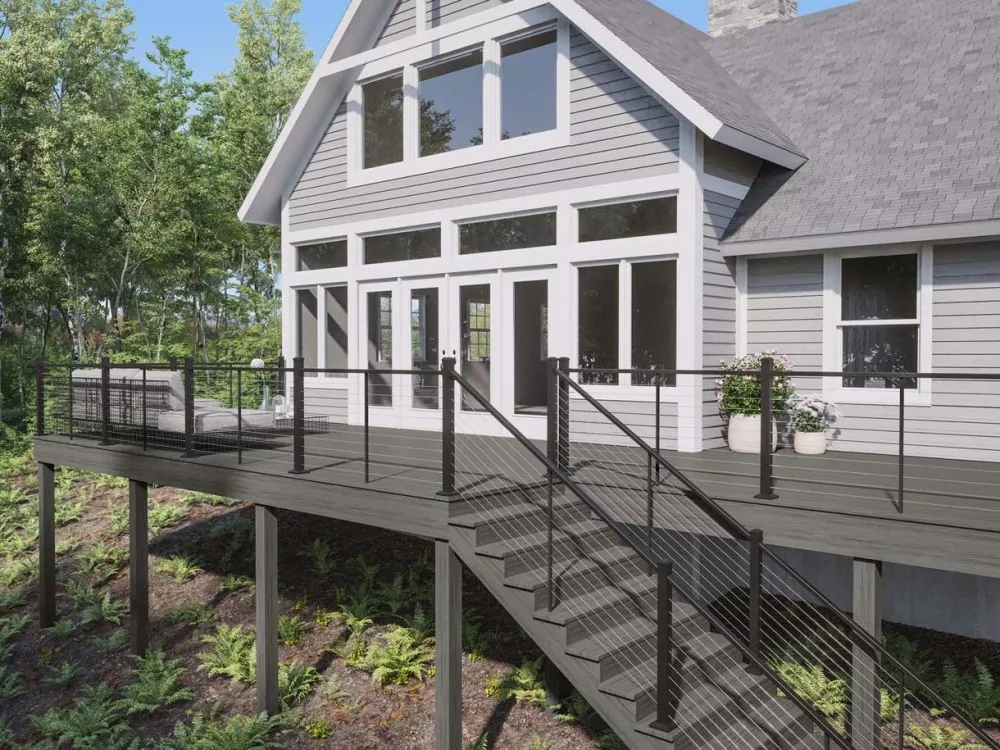

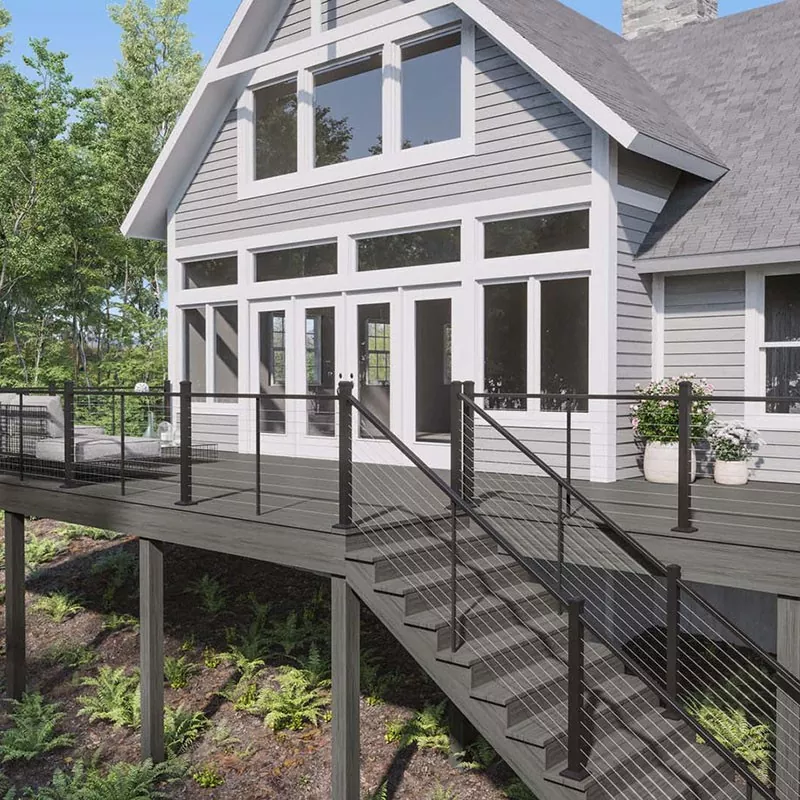

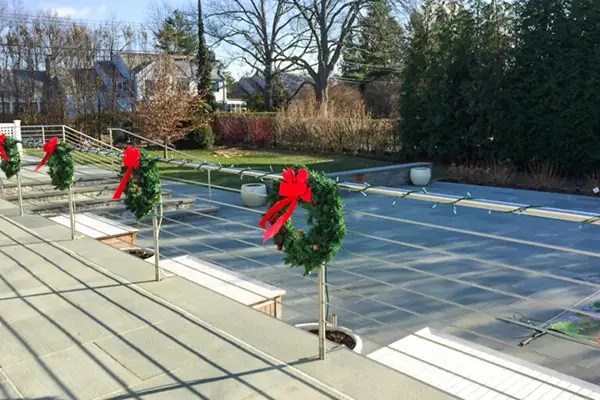

내부 주거용 계단 및 로프트 계단 — 외부 목재 데크 계단 — 콘크리트 및 강철 상업용 계단 코어 — 호텔 및 숙박업용 계단 난간 — 공공 계단 및 경사로 난간 시스템 — 중이층 및 갤러리 계단 연결 — 에스컬레이터 및 무빙워크 난간

사용자 정의 옵션

Vionta Metal은 프로젝트별 요구 사항에 맞게 케이블 난간 시스템을 제작합니다. 다음 매개변수는 모두 주문 단계에서 지정할 수 있습니다.

수입업자와 건축 자재 유통업자는 OEM 및 자체 상표 프로그램을 이용할 수 있습니다. 맞춤형 견적을 받으려면 프로젝트 도면이나 사양이 필요하면 riley@viontametal.com으로 문의하세요.

설치 개요

계단에 케이블 난간을 설치하는 것은 평면 데크 시스템과 동일한 순서를 따르며, 계단 경사각과 연속적인 상단 레일 실행을 추가로 고려합니다.

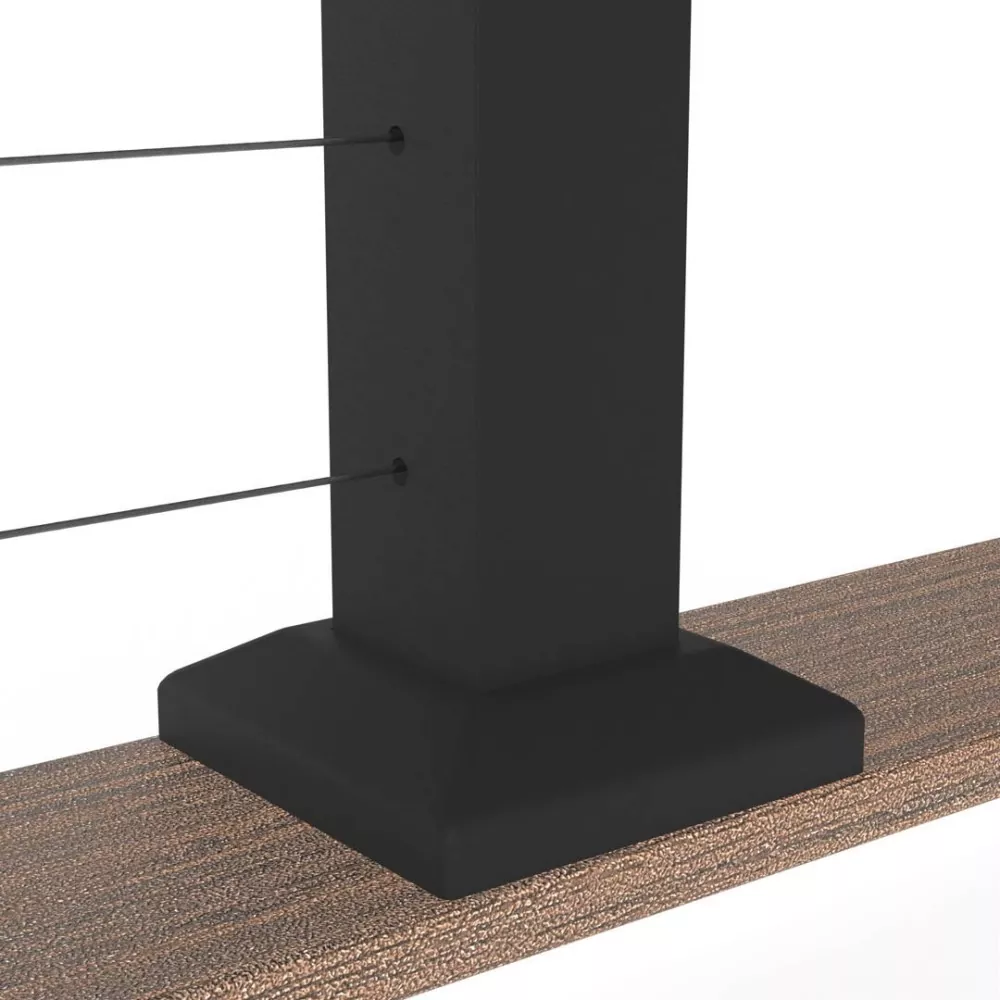

1. 기둥 베이스 플레이트를 계단 옆판이나 바닥재의 지정된 중앙에 고정합니다. 계단 적용의 경우 기둥은 일반적으로 갈퀴에 수직이 아닌 수직 수직에 설치됩니다.

2. 기둥을 수직으로 설치하고 베이스 플레이트를 고정합니다. 상단에서 하단 포스트까지 스트링 라인과 정렬을 확인합니다.

3. 피드 케이블은 포스트와 중간 가이드를 통과합니다. 경사진 계단에서는 상단 및 하단 기둥에 케이블 앵글 피팅이 사용됩니다.

4. Vionta의 장력 사양 시트에 따라 케이블에 장력을 가합니다. 목표 장력은 케이블 직경과 포스트 스팬에 따라 다릅니다.

5. 상단 레일을 고정합니다. 상단 층계참부터 하단 뉴얼까지 연속됩니다. 벽 브래킷은 필요한 경우 레일을 벽돌이나 목재에 고정합니다.

6. 케이블 간격, 포스트 수직 및 모든 패스너 토크를 확인하십시오. 30일 후 리텐션.

Vionta Metal은 모든 주문과 함께 PDF 설치 가이드, 계단별 인장 사양 시트 및 피팅 토크 값을 제공합니다. 복잡한 계단 구성의 경우 당사 기술팀이 요청 시 시공 도면을 제공할 수 있습니다.

품질 관리

공장 및 OEM 서비스

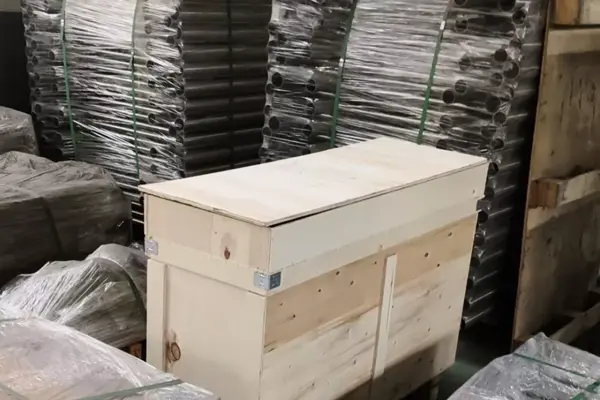

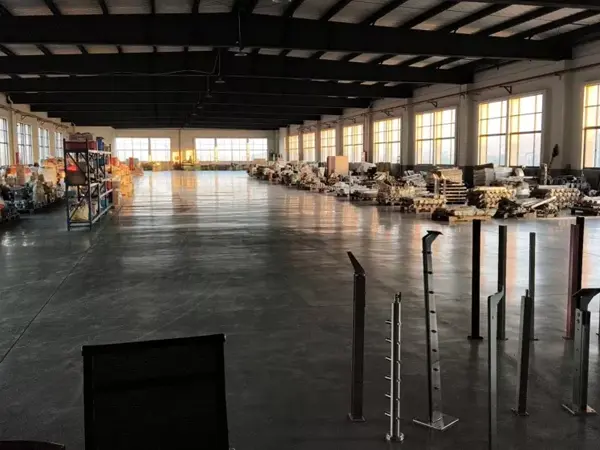

비온타메탈닝보 Cixi에 자체 제조 시설을 운영하고 있습니다. 압출, 절단, 용접, 연마, 케이블 조립, 선적 전 검사 등을 자체적으로 처리합니다. OEM 및 개인 상표 프로그램을 이용할 수 있습니다. 당사는 귀하의 사양에 맞게 케이블 난간 시스템을 제작하고, 귀하의 브랜드 표시를 적용하고, 귀하의 라벨링 요구 사항에 맞게 포장할 수 있습니다.

우리는 영국, 독일, 네덜란드, 호주, 캐나다 및 미국에 케이블 난간 시스템을 공급합니다. 필요한 프로젝트에는 재료 테스트 인증서와 제3자 검사 지원이 제공됩니다.

자주 묻는 질문

케이블 난간과 케이블 난간의 차이점은 무엇입니까?

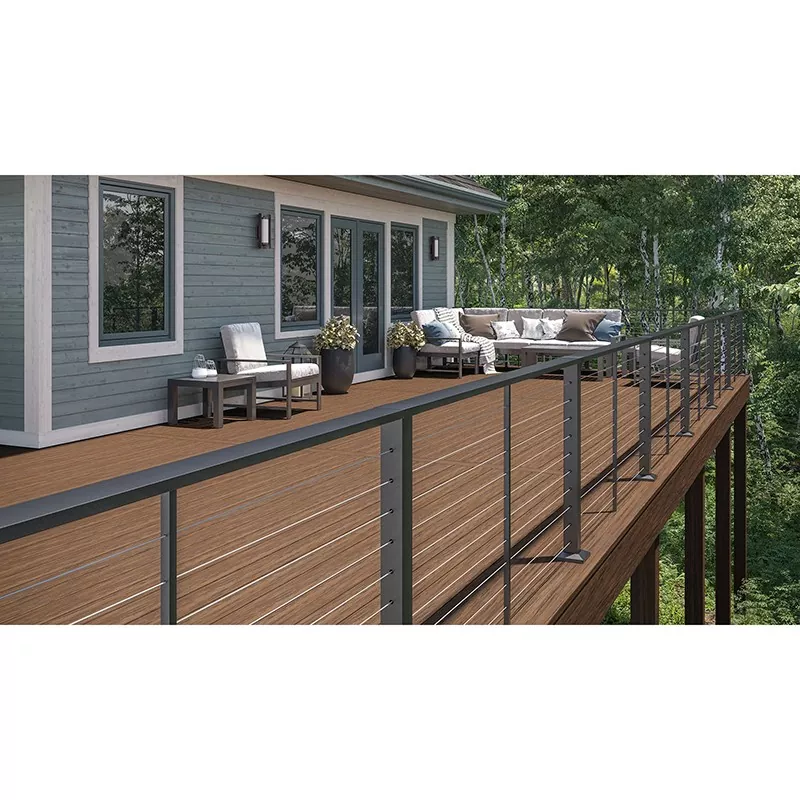

케이블 난간에는 주요 기능 요소로 잡을 수 있는 상단 레일이 포함되어 있습니다. 이는 코드에 연속 난간이 필요한 계단 응용 분야에 적합한 사양입니다. 케이블 난간은 전체 보호 시스템(포스트와 케이블 충전재)을 의미하며 잡을 수 있는 상단 레일을 포함하지 않을 수도 있습니다. 계단의 경우 케이블 난간을 지정하십시오. 데크와 발코니 주변에는 케이블 난간을 지정하십시오.

어떤 상단 레일 프로파일을 사용할 수 있나요?
Ø 42.4 mm 또는 Ø 48.3 mm(브러싱 또는 경면 광택) 스테인리스 스틸 원형 튜브 및 대략 45×65 mm 단면의 목재 캡 채널. 원형 튜브 옵션은 IRC, IBC 및 AS 1428.1에서 요구하는 파악 가능한 직경 범위에 속합니다.

각진 계단이나 나선형 계단에 케이블 난간을 사용할 수 있나요?
예. 케이블 앵글 피팅이 있는 코너 포스트를 사용하면 충전재를 끊지 않고도 케이블이 계단참에서 방향을 변경할 수 있습니다. Vionta Metal은 요청 시 프로젝트별 계단 형상에 맞게 시스템을 제작합니다.

실외 설치에는 어떤 케이블 등급을 지정해야 합니까?

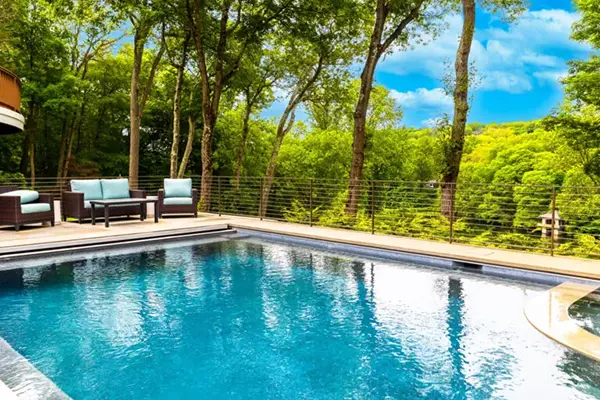

대부분의 실외 환경에서는 304 등급이 적합합니다. 해안, 해안가 또는 수영장 인접 설치의 경우 케이블, 포스트 및 모든 부속품을 전체적으로 316으로 지정하십시오. 갈바닉 부식을 방지하려면 모든 금속 부품에 동일한 등급을 사용하십시오.

케이블 난간은 계단 난간 규정 요구 사항을 충족합니까?
예, 상단 레일 직경이 잡을 수 있는 범위(일반적으로 미국 코드의 경우 1.25~2인치/32~51mm) 내에 있는 경우입니다. Vionta Metal은 IRC, IBC, AS 1428.1, BS EN 1991 및 NBC에 대한 규정 준수 문서를 지원하기 위해 사양 및 치수 데이터를 제공할 수 있습니다.

중국에서 리드타임은 얼마나 됩니까?
표준 생산 및 배송은 주문량 및 맞춤화에 따라 15~25일이 소요됩니다. 리드타임은 견적 단계에서 확정됩니다.
